Блочно-модульные здания (БМЗ) Смарт модуль

Блочно-модульные здания (БМЗ) Смарт модуль

ООО «Смарт Энерго» производит блочно-модульные здания (БМЗ): комплектные трансформаторные подстанции модульного типа (КТПМ) и распределительные пункты под собственной маркой «Смарт модуль» в блок-модулях из сэндвич-панелей для:

  • промышленных объектов,
  • электросетевых компаний,
  • объектов транспортной инфраструктуры
  • и других.

Состав КТПМ*:
  • утепленное металлическое модульное здание (сэндвич-панели),
  • Распределительное устройство 6(10) - 35 кВ,
  • Распределительное устройство 0,4 кВ,
  • Силовые трансформаторы маслонаполненные либо сухие,
  • Система отопления помещения,
  • Система освещения,
  • Система вентиляции,
  • Система кондиционирования,
  • Система обеспечения собственных нужд,
  • Система охранно-пожарной сигнализации,
  • Инвентарными шкафами и полками,
  • Индивидуальными средствами защиты,
  • Средствами пожаротушения,
  • Средствами безопасности,
  • Иными системами и изделиями по заказу.


блочно-модульные здания (БМЗ):

* Комплектация указана максимально возможная и согласовывается в каждом случае индивидуально.


блочно-модульные здания (БМЗ):
Конструкция модульного здания:

Здание выполняется либо из одного блок-модуля либо стыкуется из нескольких. Каждый блок-модуль производится с габаритными размерами, позволяющими осуществлять его транспортировку до места установки железнодорожным и автомобильным транспортом.
Здание может иметь неограниченные размеры путем стыковки дополнительных блок-модулей. Его итоговые размеры определяются проектом и удобством обслуживания оборудования, установленного внутри КТПМ.
В зависимости от района установки, КТПМ может выполняться из сэндвич-панелей с различной толщиной «сэндвича» с базальтовым наполнением.








Организация ввода и вывода воздушных и кабельных линий:

Здание КТПМ может быть оборудовано разными видами вводов и выводов:
  • воздушный ввод и воздушный вывод;
  • воздушный ввод и кабельный вывод;
  • воздушный ввод и комбинированный вывод;
  • кабельный ввод и кабельный вывод;
  • кабельный ввод и кабельный вывод;
  • кабельный ввод и комбинированный вывод.

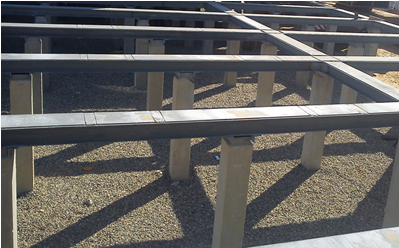

Основание для установки КТПМ:

Здание КТПМ рекомендуется устанавливать на следующие типы оснований:
  • свайное основание,
  • фундамент, выполненный из железобетонных блоков ФБС,
  • ленточный фундамент.

блочно-модульные здания (БМЗ):


Скачать презентацию "Блочно-модульные здания (БМЗ) Смарт модуль" (0,67 Мб)
